محصولات برند National Instruments

معرفی برند National Instruments:
شرکت National Instruments (NI) یک شرکت آمریکایی است که در زمینه تولید سخت‌افزار و نرم‌افزارهای تست، اندازه‌گیری و کنترل فعالیت می‌کند.

این شرکت در سال 1976 تأسیس شد و به دلیل توسعه LabVIEW، یکی از محبوب‌ترین محیط‌های برنامه‌نویسی گرافیکی برای سیستم‌های تست و اندازه‌گیری، شهرت دارد.

محصولات NI در صنایع مختلفی مانند الکترونیک، خودروسازی، هوافضا و مخابرات استفاده می‌شوند. این شرکت به نوآوری در ابزارهای تست خودکار و تجهیزات پردازش سیگنال معروف است.

در ادامه، معرفی جامعی از محصولات National Instruments (NI) ارائه می‌شود که شامل سخت‌افزارها، نرم‌افزارها و راهکارهای صنعتی این شرکت است.

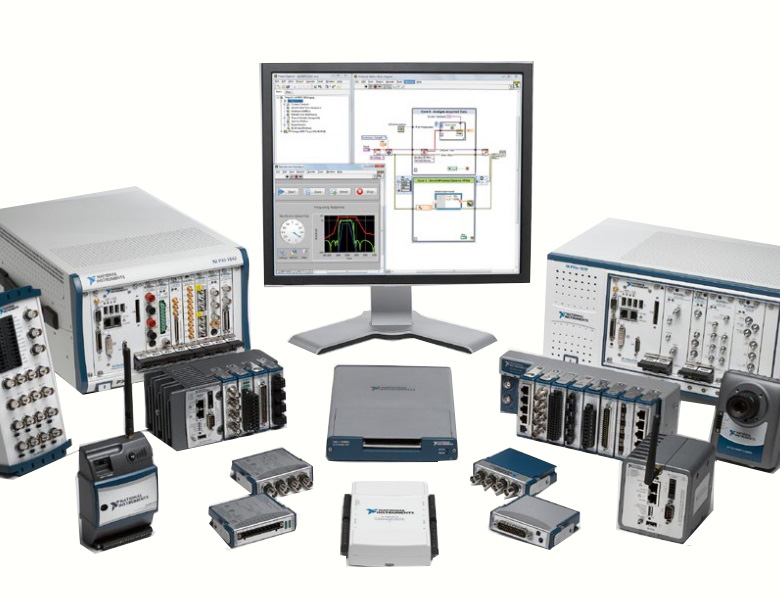

معرفی کامل محصولات National Instruments

1. سخت‌افزارهای NI

نشنال اینسترومنتز طیف گسترده‌ای از سخت‌افزارهای اندازه‌گیری، کنترل و پردازش سیگنال را ارائه می‌دهد که در صنایع مختلف از جمله الکترونیک، خودروسازی، هوافضا و مخابرات کاربرد دارند.

1.1. سیستم‌های تست و اندازه‌گیری ماژولار

این سیستم‌ها برای جمع‌آوری داده‌ها، پردازش و تحلیل سیگنال‌های مختلف استفاده می‌شوند:

1.1.1. PXI (PCI eXtensions for Instrumentation)

PXI یک استاندارد صنعتی برای سیستم‌های اندازه‌گیری ماژولار است که ترکیبی از قدرت پردازشی بالا و انعطاف‌پذیری را ارائه می‌دهد. محصولات PXI شامل:

  • کنترلرهای PXI: برای مدیریت پردازش داده‌ها و کنترل ماژول‌های PXI
  • شاسی PXI: شامل اسلات‌های توسعه برای قرار دادن ماژول‌های مختلف
  • کارت‌های اندازه‌گیری PXI: برای اندازه‌گیری کمیت‌هایی مانند ولتاژ، جریان، دما و سیگنال‌های دیگر
  • ماژول‌های ارتباطی PXI: برای ارتباط با سایر تجهیزات صنعتی از طریق پروتکل‌هایی مانند CAN، GPIB، RS-232 و...

1.1.2. CompactDAQ (cDAQ)

سیستم‌های CompactDAQ برای جمع‌آوری داده‌های چندکاناله از سنسورها و ترنسدیوسرها استفاده می‌شوند و شامل:

  • شاسی cDAQ: شامل درگاه‌های توسعه برای ماژول‌های اندازه‌گیری
  • ماژول‌های ورودی و خروجی آنالوگ و دیجیتال
  • ماژول‌های پردازش سیگنال و کنترل

1.2. سیستم‌های کنترل و پردازش داده

NI برای کاربردهای پردازش و کنترل سیگنال‌های صنعتی، سخت‌افزارهای مختلفی ارائه می‌دهد:

1.2.1. CompactRIO (cRIO)

سیستم‌های CompactRIO شامل کنترلرهای بلادرنگ و ماژول‌های I/O قابل برنامه‌ریزی هستند که در صنایع اتوماسیون، کنترل فرآیند و اینترنت اشیا صنعتی (IIoT) استفاده می‌شوند. ویژگی‌های مهم:

  • پردازشگرهای بلادرنگ (Real-Time)
  • FPGA برای پردازش سریع داده‌ها
  • ارتباطات صنعتی (EtherCAT، Modbus، CAN و...)

1.2.2. کنترلرهای صنعتی

NI طیف گسترده‌ای از کنترلرهای صنعتی را برای پردازش‌های سنگین بلادرنگ و کنترل فرآیند ارائه می‌دهد که قابلیت اجرای نرم‌افزارهایی مانند LabVIEW را دارند.

1.3. تجهیزات تست و اندازه‌گیری دقیق

نشنال اینسترومنتز تجهیزات دقیقی برای اندازه‌گیری و تست مدارهای الکترونیکی ارائه می‌دهد، از جمله:

1.3.1. اسیلوسکوپ‌های NI

اسیلوسکوپ‌های دیجیتال PXI Oscilloscopes برای اندازه‌گیری سیگنال‌های الکتریکی با دقت بالا به کار می‌روند و دارای نرخ نمونه‌برداری بالا (گیگاهرتز) و حافظه داخلی بزرگ هستند.

1.3.2. تحلیل‌گرهای طیف (Spectrum Analyzers)

این دستگاه‌ها برای اندازه‌گیری و تحلیل سیگنال‌های فرکانس بالا در کاربردهایی مانند مخابرات و رادار استفاده می‌شوند.

1.3.3. منبع تغذیه و بار الکترونیکی

NI ماژول‌های منبع تغذیه قابل برنامه‌ریزی و بارهای الکترونیکی را برای تست منابع تغذیه و باتری‌ها ارائه می‌دهد.

2. نرم‌افزارهای NI

NI نرم‌افزارهای متنوعی را برای طراحی، برنامه‌نویسی، تحلیل داده و کنترل سیستم‌های تست و اندازه‌گیری ارائه می‌دهد.

2.1. LabVIEW

LabVIEW یک محیط برنامه‌نویسی گرافیکی است که برای توسعه سریع سیستم‌های اندازه‌گیری، کنترل و پردازش داده استفاده می‌شود. ویژگی‌های کلیدی آن عبارتند از:

  • رابط کاربری بصری با بلوک‌های گرافیکی
  • پشتیبانی از پردازش سیگنال و Machine Learning
  • ارتباط آسان با سخت‌افزارهای NI و سایر دستگاه‌های صنعتی

2.2. TestStand

TestStand یک نرم‌افزار توسعه و اتوماسیون تست سیستم‌های الکترونیکی است که برای اجرای توالی‌های تست و تجزیه‌وتحلیل نتایج به کار می‌رود.

2.3. VeriStand

نرم‌افزار VeriStand برای پیاده‌سازی تست‌های بلادرنگ و شبیه‌سازی سیستم‌های کنترلی مورد استفاده قرار می‌گیرد.

2.4. DIAdem

نرم‌افزار DIAdem برای مدیریت، پردازش، تحلیل و گزارش‌گیری از داده‌های اندازه‌گیری‌شده استفاده می‌شود.

3. راهکارهای صنعتی و کاربردی

NI محصولات و راهکارهای اختصاصی برای صنایع مختلف ارائه می‌دهد:

3.1. صنعت خودروسازی و حمل‌ونقل

  • سیستم‌های تست ECU (واحد کنترل الکترونیکی خودرو)
  • تست و شبیه‌سازی سنسورهای خودرو (LiDAR، رادار، دوربین)
  • تست و اندازه‌گیری باتری‌های خودروهای الکتریکی

3.2. صنعت هوافضا و دفاعی

  • شبیه‌سازی سیستم‌های الکترونیکی هواپیما و پهپاد
  • تست رادار، جنگ الکترونیک و مخابرات نظامی
  • تحلیل و اندازه‌گیری سیگنال‌های ماهواره‌ای

3.3. مخابرات و 5G

  • سیستم‌های اندازه‌گیری و تست شبکه‌های 5G و IoT
  • تحلیل و تست آنتن‌های مخابراتی و گیرنده‌های بی‌سیم
  • اندازه‌گیری و پردازش سیگنال‌های RF

3.4. صنعت نیمه‌هادی و الکترونیک

  • تست چیپ‌های نیمه‌هادی و میکروکنترلرها
  • اندازه‌گیری سیگنال‌های بسیار سریع در مدارهای دیجیتال و آنالوگ





بر اساس اطلاعات موجود، برخی از پارت‌نامبرهای محصولات شرکت National Instruments (NI) که محبوبیت بالایی دارند و توسط گروه صنعتی آریانا تامین می شوند، عبارت‌اند از:

  • GPIB-USB-HS: مبدل رابط GPIB به USB برای اتصال آسان تجهیزات GPIB به رایانه‌های مدرن.

  • BNC-2121: پنل ترمینال BNC برای اتصال و دسترسی سریع به سیگنال‌های آنالوگ و دیجیتال.

  • PCI-6509: کارت داده‌برداری دیجیتال با 96 خط ورودی/خروجی دیجیتال برای کاربردهای گسترده.

  • PCI-6220: کارت داده‌برداری چندکاناله با ورودی‌های آنالوگ 16 بیتی و نرخ نمونه‌برداری بالا.

  • cDAQ-9133: کنترلر CompactDAQ با پردازنده داخلی برای جمع‌آوری و پردازش داده‌ها در محیط‌های صنعتی.

  • NI-9219: ماژول ورودی آنالوگ چندکاره برای اندازه‌گیری ولتاژ، جریان، دما و مقاومت.

  • NI-9205: ماژول ورودی آنالوگ با 32 کانال و دقت بالا برای کاربردهای مختلف.

  • PCIe-6321: کارت داده‌برداری با رابط PCI Express و قابلیت‌های ورودی/خروجی آنالوگ و دیجیتال.

  • PCI-6036E: کارت داده‌برداری با دقت 16 بیتی و نرخ نمونه‌برداری 200 کیلوهرتز.

  • SBRIO-9636: کنترلر مجتمع با FPGA داخلی برای کاربردهای بلادرنگ و پردازش سیگنال.

  • SCXI-1200: ماژول داده‌برداری چندکاناله برای سیستم‌های SCXI.

  • PCI-6052E: کارت داده‌برداری با 16 ورودی آنالوگ و نرخ نمونه‌برداری 333 کیلوهرتز.

  • PCI-6602: کارت شمارنده/تایمر با 8 کانال و دقت بالا برای اندازه‌گیری رویدادها.

  • PCI-6221: کارت داده‌برداری چندکاره با ورودی/خروجی‌های آنالوگ و دیجیتال.

  • PCI-6703: کارت خروجی آنالوگ با 16 کانال و دقت 16 بیتی.

  • PCIe-6323: کارت داده‌برداری با ورودی/خروجی‌های آنالوگ و دیجیتال و رابط PCI Express.

  • USB-6210: دستگاه داده‌برداری USB با 16 ورودی آنالوگ و قابلیت حمل آسان.

  • SCB-68: باکس ترمینال با 68 پین برای اتصال سیگنال‌ها به کارت‌های داده‌برداری.

  • NI-9237: ماژول ورودی برای اندازه‌گیری کرنش، نیرو و فشار با دقت بالا.

  • USB-6009: دستگاه داده‌برداری USB چندکاره با ورودی/خروجی‌های آنالوگ و دیجیتال.

این پارت‌نامبرها نشان‌دهنده محصولات پرکاربرد و محبوب NI در حوزه‌های مختلف تست و اندازه‌گیری هستند.

نتیجه‌گیری

National Instruments یکی از پیشروان صنعت تست، اندازه‌گیری و اتوماسیون صنعتی است. این شرکت طیف گسترده‌ای از سخت‌افزارهای اندازه‌گیری و کنترل، نرم‌افزارهای تحلیل داده و راهکارهای تست تخصصی را ارائه می‌دهد که در صنایع مختلفی مانند خودروسازی، هوافضا، مخابرات و الکترونیک مورد استفاده قرار می‌گیرند.
