کارت دادهبرداری (DAQ) :
دادهبرداری (DAQ) یکی از ابزارهای حیاتی در مهندسی و علوم است که برای اندازهگیری، ثبت، و تحلیل دادهها از محیط یا سیستمها استفاده میشود.
این فناوری در حوزههای متعددی مانند کنترل صنعتی، پزشکی، تحقیقات علمی و سیستمهای نظارتی کاربرد دارد.
کارتهای دادهبرداری بهعنوان یکی از اجزای اصلی سیستمهای DAQ، نقش حیاتی در ارتباط بین سختافزار و نرمافزار ایفا میکنند.
|
 |
کارت دادهبرداری (DAQ) یک دستگاه سختافزاری است که برای تبدیل دادههای آنالوگ و دیجیتال از سنسورها و دستگاههای محیطی به دادههای دیجیتال قابلپردازش توسط کامپیوتر طراحی شده است.
کارتهای DAQ وظایف زیر را بر عهده دارند:
- دریافت سیگنالهای ورودی از منابع مختلف مانند سنسورها، ترانسدیوسرها و دستگاههای اندازهگیری.
- تبدیل سیگنالهای آنالوگ به دیجیتال برای پردازش در نرمافزار.
- ارسال سیگنالهای خروجی برای کنترل تجهیزات یا تولید پاسخ مناسب.
اجزای اصلی این کارتها شامل مبدلهای آنالوگ به دیجیتال (ADC)، مبدلهای دیجیتال به آنالوگ (DAC)، مدارهای تقویتکننده و تایمرها هستند.
اهمیت و کاربردهای کارتهای دادهبرداری
کارتهای DAQ نقش اساسی در صنایع و پژوهشها ایفا میکنند. برخی کاربردهای اصلی عبارتند از:
- صنعت: نظارت و کنترل فرآیندها در کارخانهها، خطوط تولید و سیستمهای خودکار.
- تحقیقات علمی: اندازهگیری دقیق دادهها در آزمایشهای فیزیکی، شیمیایی و بیولوژیکی.
- پزشکی: جمعآوری دادههای فیزیولوژیکی بیماران و نظارت بر علائم حیاتی.
- سیستمهای نظارتی: استفاده در سیستمهای امنیتی، نظارت بر شرایط محیطی و پایش انرژی.
انواع کارت دادهبرداری بر اساس معیارهای مختلف
1. بر اساس نوع سیگنال ورودی
- کارت آنالوگ (Analog Card): برای دریافت و تبدیل سیگنالهای پیوسته از سنسورها مانند دما، فشار و جریان.
- کارت دیجیتال (Digital Card): برای دریافت یا ارسال سیگنالهای دیجیتال در سیستمهایی که به ورودی/خروجی دیجیتال نیاز دارند.

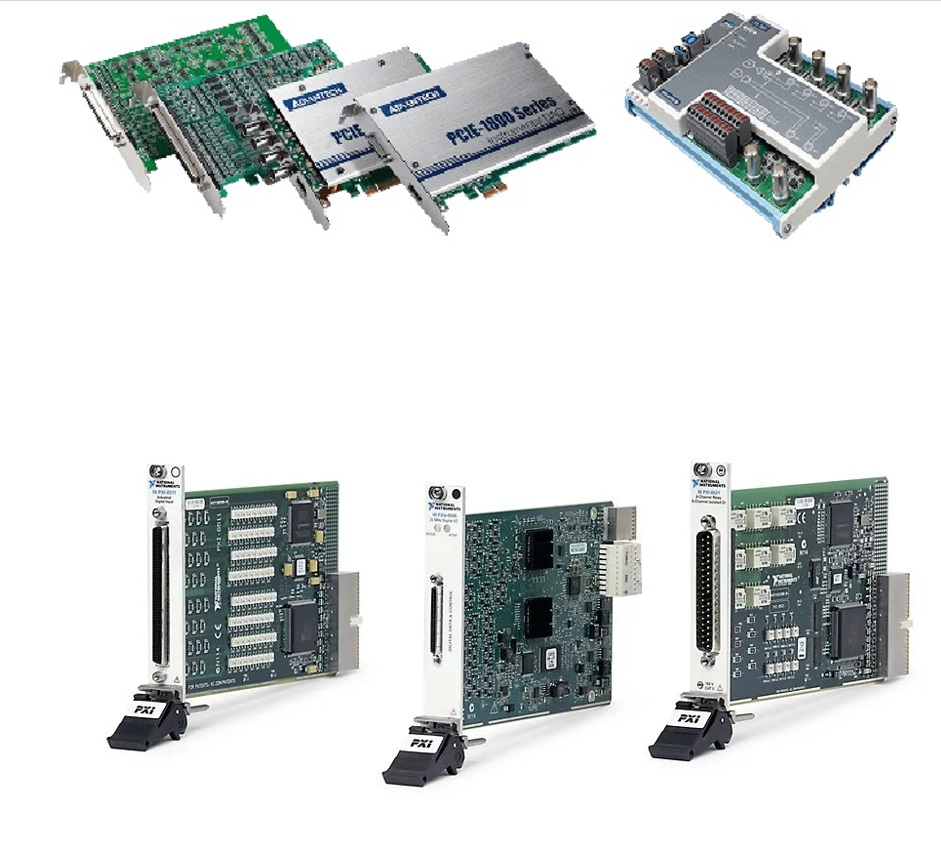

2. بر اساس نوع اتصال به کامپیوتر
- PCI/PCIe: کارتهایی که مستقیماً در اسلات مادربرد کامپیوتر نصب میشوند و سرعت بالایی ارائه میدهند.
- USB: کارتهای پرتابل که از طریق پورت USB به کامپیوتر متصل میشوند و برای کاربردهای عمومی مناسباند.
- Ethernet: کارتهایی که از شبکه برای انتقال دادهها استفاده میکنند و برای مسافتهای طولانی مناسب هستند.
- Wi-Fi: برای سیستمهای بیسیم و کاربردهایی که نیاز به انعطافپذیری بالا دارند.
3. بر اساس کاربرد
اجزای اصلی کارتهای دادهبرداری
کارتهای DAQ شامل اجزای زیر هستند:
- مبدل آنالوگ به دیجیتال (ADC): تبدیل سیگنالهای آنالوگ به دادههای دیجیتال برای پردازش توسط کامپیوتر.
- مبدل دیجیتال به آنالوگ (DAC): ایجاد سیگنالهای آنالوگ از دادههای دیجیتال برای کنترل تجهیزات.
- تقویتکنندهها: افزایش سیگنالهای ضعیف برای بهبود دقت اندازهگیری.
- تایمرها و شمارندهها: برای مدیریت زمان و رویدادها در فرآیند دادهبرداری.
- حافظه: ذخیره موقت دادههای جمعآوریشده قبل از پردازش.
پارامترهای کلیدی در انتخاب کارت دادهبرداری
برای انتخاب یک کارت DAQ مناسب، باید پارامترهای زیر را در نظر گرفت:
- نرخ نمونهبرداری (Sampling Rate): تعداد نمونههایی که در هر ثانیه جمعآوری میشوند.
- تعداد کانالها (Number of Channels): تعداد منابعی که میتوانند به طور همزمان اندازهگیری شوند.
- دقت مبدل (Converter Accuracy): میزان رزولوشن تبدیل سیگنالهای آنالوگ به دیجیتال.
- محدوده ولتاژ ورودی (Input Voltage Range): دامنه ولتاژی که کارت میتواند پردازش کند.
- سازگاری با سیستمها و نرمافزارها: اطمینان از اینکه کارت با سیستمعامل و نرمافزارهای مرتبط سازگار است.
نرمافزارهای مرتبط با کارت دادهبرداری
کارتهای DAQ برای کار با نرمافزارهایی طراحی شدهاند که قابلیت پردازش و تحلیل دادهها را فراهم میکنند. محبوبترین نرمافزارها عبارتند از:
- LabVIEW: نرمافزاری قدرتمند برای طراحی سیستمهای اندازهگیری و کنترل.
- MATLAB: ابزار پیشرفته برای تحلیل دادهها و شبیهسازی.
- DAQmx: نرمافزار ارائهشده توسط National Instruments برای مدیریت کارتهای DAQ.
برخی از معروفترین تولیدکنندگان کارتهای DAQ عبارتند از:
1. National Instruments (NI) – آمریکا
یکی از پیشروترین شرکتها در زمینه سیستمهای DAQ و LabVIEW
2. Advantech – تایوان
تولیدکننده کارتهای DAQ صنعتی با کیفیت بالا
3. Keysight Technologies (قبلاً Agilent) – آمریکا
کارتهای DAQ دقیق برای اندازهگیری و تست الکترونیک
4. Measurement Computing (MCC) – آمریکا
ارائه کارتهای DAQ مقرونبهصرفه برای کاربردهای تحقیقاتی
5. Omega Engineering – آمریکا
کارتهای DAQ مناسب برای پردازش سیگنال و سنجش دما
6. Data Translation (اکنون بخشی از MCC) – آمریکا
کارتهای DAQ با کیفیت بالا برای آزمایشگاهها
7. Dewetron – اتریش
کارتها و سیستمهای DAQ پیشرفته برای کاربردهای صنعتی و خودروسازی
8. HBM (Hottinger Brüel & Kjær) – آلمان
کارتهای DAQ ویژه تستهای مکانیکی و آنالیز ارتعاشات
9. Brüel & Kjær (B&K) – دانمارک
تخصص در DAQ برای تحلیل صوت و ارتعاش
10. Yokogawa – ژاپن
کارتهای DAQ با دقت بالا برای اتوماسیون و پردازش صنعتی
جمعبندی و نتیجهگیری
کارتهای دادهبرداری بخش حیاتی سیستمهای اندازهگیری و کنترل در صنایع و تحقیقات هستند. انتخاب کارت مناسب نیازمند بررسی دقیق پارامترهای فنی، نوع کاربرد و سازگاری با نرمافزارها است. استفاده از کارتهای DAQ با کیفیت بالا میتواند دقت، کارایی و قابلیت اطمینان سیستمها را بهبود بخشد.
