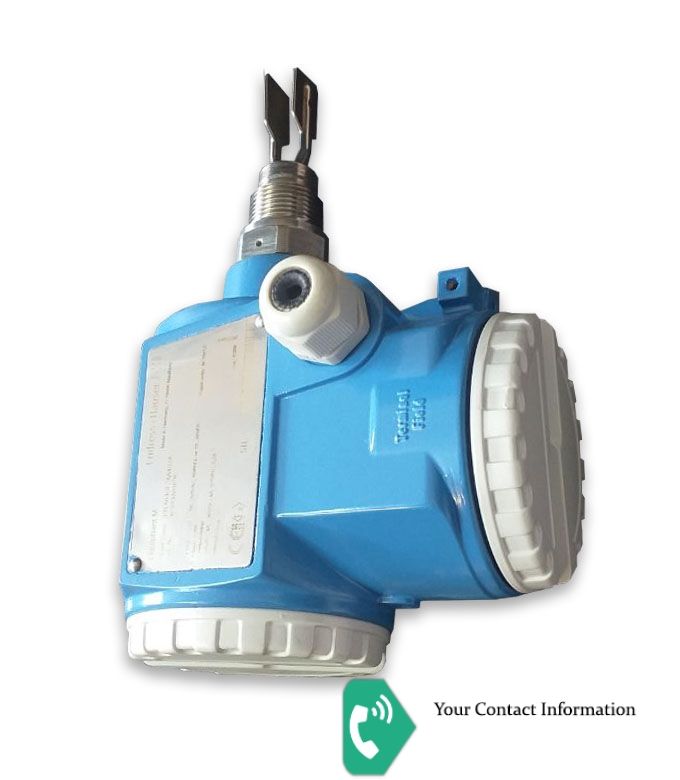

سطح سنج مدل FTL50-IGE2AA4G7A برند Endress+Hauser
سطح سنج مدل FTL50-IGE2AA4G7A برند Endress+Hauser
سطح سنج مدل FTL50-IGE2AA4G7A برند Endress+Hauser

سطح سنج مدل FTL50-IGE2AA4G7A برند Endress+Hauser


  • پارت نامبر: FTL50-IGE2AA4G7A
  • دسته: سطح سنج
  • برند: Endress+Hauser
  • کشور: Germany کشور Germany
  • تاریخ ثبت: 2 هفته پیش (یکشنبه, 17 تیر 1403)
  • زمان تحویل: موجود
  • وضعیت: نو شده
  • لینک دیتاشیت:
  • ارسال به:

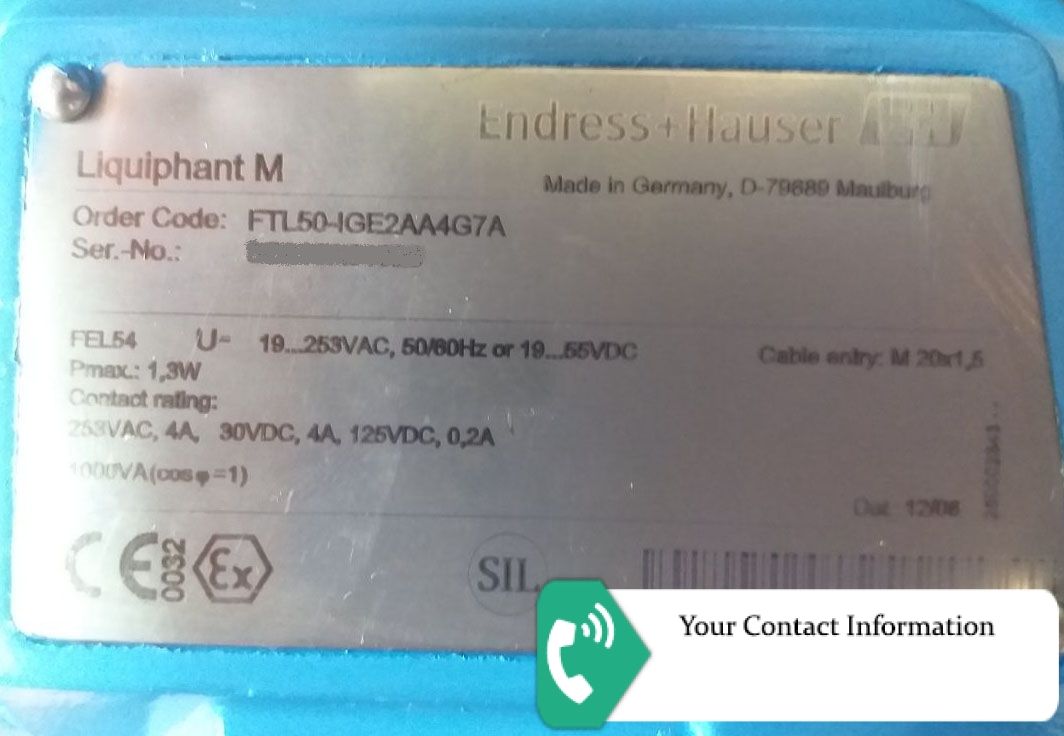

FTL50-IGE2AA4G7A Approval: I = ATEX II 1/2G Ex de IIC T6/IECEx zone0/1 Process Connection: GE2 = Thread EN10226 R3/4, 316L Probe Length; Type: AA = Compact; Ra<3.2um/126uin Electronics; Output: 4 = FEL54;SILrelay DPDT 19-253VAC/19-55VDC Housing; Cable Entry: G7 = T13 IP66/68 Alu, coated; M20 gland, separate conn. compartment (EEx d > M20 thread) Additional Option: A = Basic version نحوه عملکرد FTL50 سوئیچ لرزش FTL50 شامل یک چنگال نوسان‌کننده است که برای طنین‌اندازی در هوا ساخته شده است. این چنگال در سطح مخزن که باید سطح آن اندازه‌گیری شود، نصب می‌شود. چنگال لرزش با فرکانس مشخصی به صورت الکتریکی به نوسان در می‌آید. فرکانس چنگال توسط یک بلور پیزوالکتریک ایجاد می‌شود. بلور پیزوالکتریک دیگر فرکانس لرزش را اندازه‌گیری می‌کند. با افزایش سطح مایع در مخزن، چنگال توسط مایع پوشیده می‌شود و فرکانس لرزش آن کاهش می‌یابد. این تغییر فرکانس توسط سوئیچ تشخیص داده می‌شود و سیگنال خروجی را برای نشان دادن سطح مایع ارسال می‌کند.
